掘進鑿巖臺車

掘進鑿巖臺車

產品編號：掘進鑿巖臺車,鑿巖臺車,礦用掘進臺車,礦用掘進鑿巖臺車,輪式掘進鑿巖臺車, 輪式鑿巖臺車,掘進臺車
產品特性：掘進鑿巖臺車,鑿巖臺車,礦用掘進臺車,礦用掘進鑿巖臺車,輪式掘進鑿巖臺車, 輪式鑿巖臺車,掘進臺車
產品功能：掘進鑿巖臺車,鑿巖臺車,礦用掘進臺車,礦用掘進鑿巖臺車,輪式掘進鑿巖臺車, 輪式鑿巖臺車,掘進臺車
產品規格：掘進鑿巖臺車,鑿巖臺車,礦用掘進臺車,礦用掘進鑿巖臺車,輪式掘進鑿巖臺車, 輪式鑿巖臺車,掘進臺車
產品描述：掘進鑿巖臺車,鑿巖臺車,礦用掘進臺車,礦用掘進鑿巖臺車,輪式掘進鑿巖臺車, 輪式鑿巖臺車,掘進臺車
在線訂購

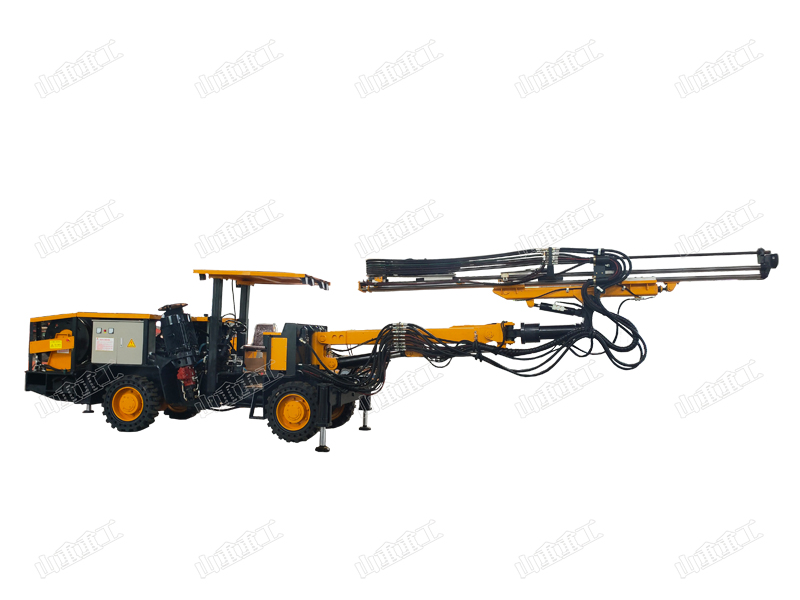

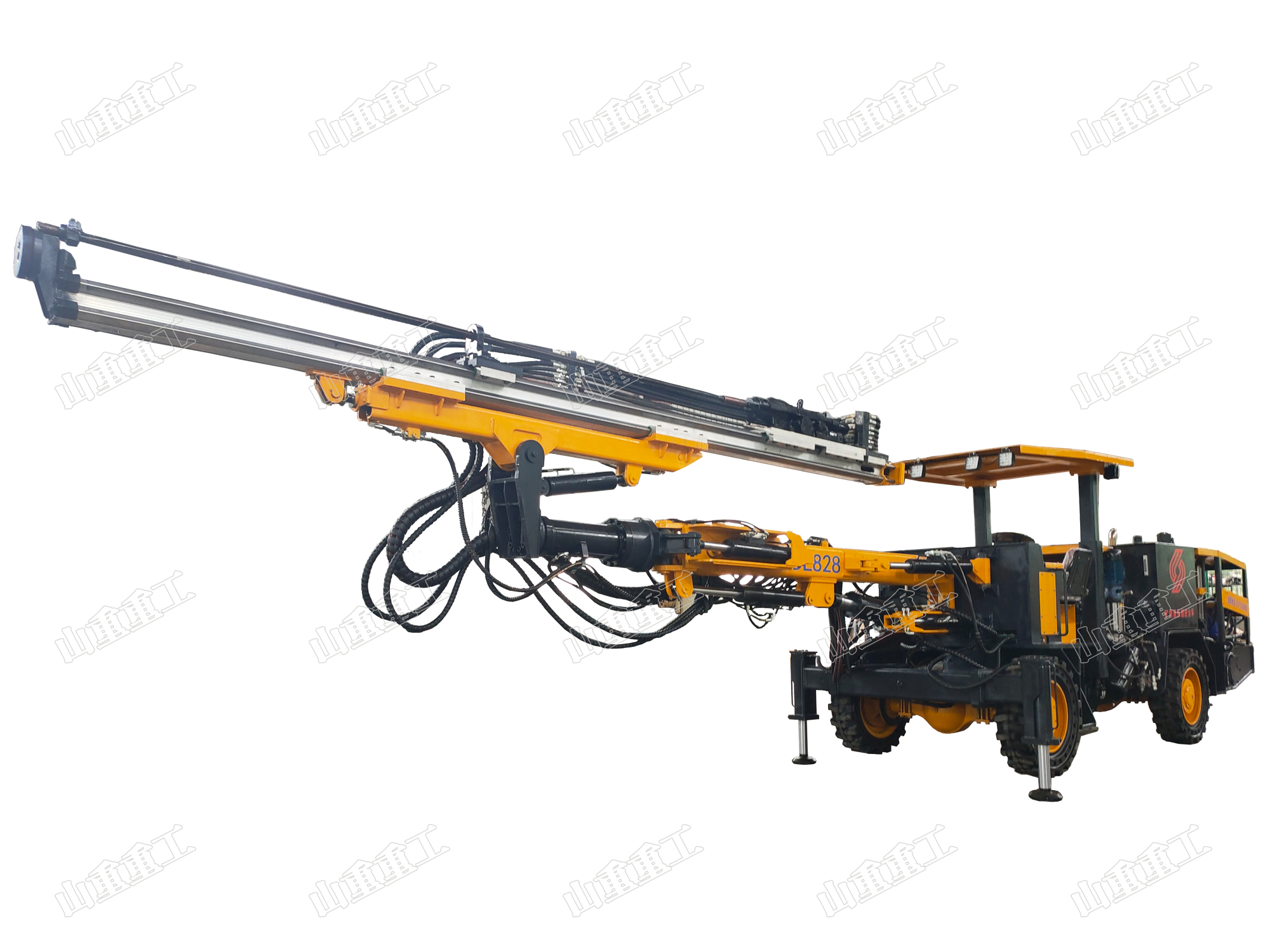

DL828 是一種緊湊靈活用于巷道 2.2 米以上的金屬礦山、水電地下巷道、涵洞等領域的掘進鉆爆破孔工作。堅固的萬向鉆臂具有最佳斷面覆蓋形狀，推進梁 360 度翻轉和自動平行便于快速方便的掘進鉆孔，鉆臂同時還可用于側向開門作業；

鉆車的布置注重改善司機視野和駕駛平衡性，強勁的四輪驅動和絞接式底盤，保證了鉆車在狹窄的巷道里快速安全行駛，

高效的鉆孔系統保證調整鉆進，降低釬具消耗并提高設備的完好率，良好的作業環境和附加各種自動功能有助于司機集中從事安全、快速和精準的鉆進；各個維修保養部位均受到良好的保護同時又方便維修。

主要技術參數

一	基本參數
1	最大覆蓋面積（㎡）		24
2	作業范圍（寬×高，mm）		5025×5000
3	轉彎半徑（mm）		2440/4454(1300 前橋)
4	行走速度（km/h）		15-20
5	爬坡能力（°）		18
6	外形尺寸(mm)		10700×1700×2400（2000）
7	設備重量(kg)		8000
二	系統參數
1	鑿巖機	品牌/型號	DL1238
		沖擊功率(kW)	18.8
2	發動機	品牌	云內
		功率(kW)	58

3	鉆臂
		推進器補償行程（mm）	1750
		全程平行保持	有
4	推進梁	推進梁總長（mm）	4740/5400（標配）
		鉆桿長度（mm）	3090/3700（標配）
		一次推進鉆孔深度（mm）	2830/3440（標配）
5	氣系統	排量（L/min）	320/700
		壓力（MPa）	0.8

6	水系統	流量（L/min）	83（1.2MPa）
6	水系統	沖洗水壓（MPa）	1.2
7	電氣系統	總輸入功率（kW）	50.5
		電機功率（kW）×數量	51×1
		電壓（V）/頻率（Hz）	380/50
		電纜長度（m）	50

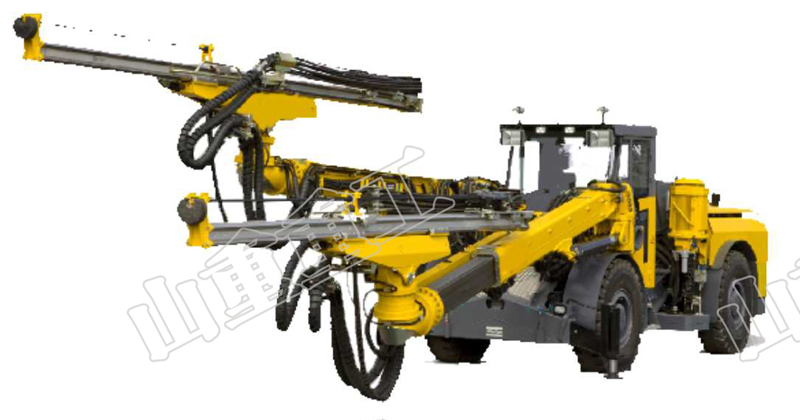

礦用液壓掘進臺車

鑿巖機，具有超強抗傾彎能力、高鉆進速度和低鉆具損耗等特點，有效提高隧道打邊孔的適應性：
輕鋁合金梁，高效抗彎、抗扭及抗疲勞性能，使用壽命長。獨特的單層布置軟管卷盤，配合可靠的管夾結構，軟管張緊性能好，有效提升軟管壽命，降低維保強度；
全方位平行保持可伸縮鉆臂，定位迅速準確；方形結構形式，強度高、吸震性能好；
采用三泵系統，分工明確、抗干擾能力強，輸出流量穩定；鑿巖作業采用液壓直接控制，管路精簡，易維保；鉆進系統具有防卡軒、防空打及自動回退功能，有效提升鉆進效率，降低鉆具損耗；
選用國際知名品牌電氣元件，可靠性高，使用壽命長；設有接地故障保護、相序保護、電機過載保護和發動機故障報警等保護報警功能；
采用歐III排放發動機、進口DANA箱橋，車輛爬坡能力強勁，制動系統采用彈簧制動，液壓釋放形式，安全可靠；
駕駛室頂棚符合FOPS認證標準，可升降設計，適應不同尺寸巷道行駛、作業需求；
感溫電纜，反應靈敏，可在火災意外發生時快速自動滅火，泡沫藥劑，對設備影響小。

參數名稱		單位	參數
基本參數
最大覆蓋面積		m2	52
作業范圍		mm	9052*6775
轉變半徑		mm	3350/5700
行走速度		km/h	15.8
爬坡能力		。	16
外形尺寸		mm	1366724402589
設備重量		kg	21000
系統參數
鑿巖機	型號		DL680
鑿巖機	沖擊功率	KW	22
發動機	品牌		濰柴
	功率		92KW
	排發標準		國三
鉆臂	伸縮行程	mm	1250
	推進器補償行程	mm	1250
	全程平行保持		自動
推進梁	推進梁總長	mm	5437/6047
	鉆桿長度	mm	3700/4310
	一次推進鉆孔深度	mm	3400/4000
氣系統	排量	L/min	700
氣系統	壓力	MPa	1
水系統	流量	L/min	100
水系統	沖洗水壓	MPa	1.35
電氣系統	總輸入功率	KW	125
	電機功率x數量	KW	55*2
	電壓/頻率	V/H	1000/50
	電纜長度	m	140

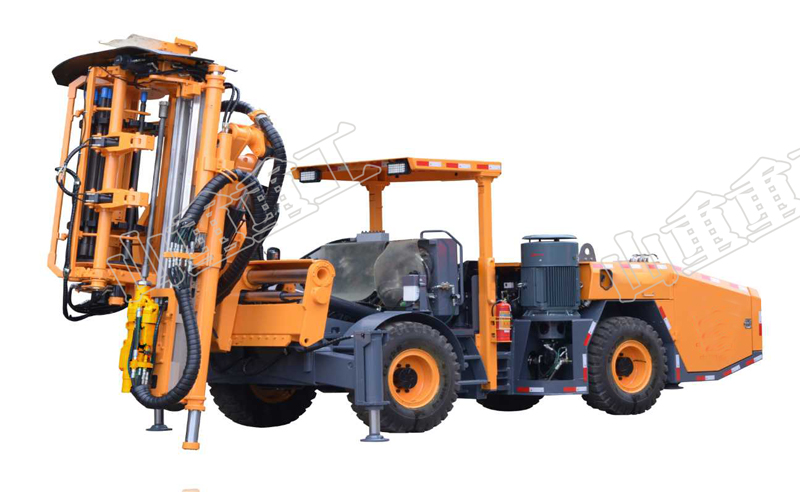

全液壓采礦臺車

自動換桿系統可以容納27根鉆桿，最大鉆深可達42米。
推進梁前后液壓頂尖支撐，保證鉆孔過程的穩定性。帶有扶桿油缸，最大限度保持鉆孔直線度。
采用手推車式操作臺，視線良好，也可選配無線遙控器。
閉式液壓驅動鉸接式礦用底盤，適用于中小尺寸的巷道。
高頻沖擊鑿巖機采用梯級活塞優化了沖擊波傳遞效率，提高鉆進速度，降低針具消耗并提高設備的完好率。

全液壓采礦鉆車適用巷道高度3.5m-5m，寬度3.5m-5m。可主要用于中深孔采礦鉆鑿爆破孔，也可用于錨索支護鉆孔。鉆臂支座360度翻轉，配合擺臂機構和平移導軌，可實現360度鉆孔和3米范圍平行鉆孔，能滿足各種采礦鉆孔要求。

外形尺寸與重量		風水路系統
長度	9700mm	空壓機	1×JN4	潤滑耗油量	180-250g/h
寬度	2300mm	排量	0.5m3/min	潤滑耗油量	180-250g/h
高度	3300mm	壓力	6-8bar	水泵	1×CR10
重量	約16000kg	釬尾潤滑裝置	電磁脈沖潤滑泵	功率	5.5kw
行駛速度能力（水平）	10km/h	潤滑耗氣量	0.3m3/min	水泵排量	8m3/h
最大爬坡能力	25%（14°）	底盤
安全防護		柴油機	Cummins QSB3.9-C125/93KW/2200kpm	轉向機構	±40°鉸接轉向
噪音水平	<100dB(A)	尾氣凈化	尾氣催化器	行走制動	雙回路液壓制動器
可升降安全頂棚	FOPS&ROPS認證	傳動系統	四輪驅動閉式行走系統	駐車制動	減速器多盤濕式制動器
		擺動角	后橋擺動±10°	燃油箱	90L
		輪胎	12.00-20
鉆進系統			電動液壓泵站
鑿巖機型號	DL1238		電動機	75KW三相電機
沖擊功率	24KW		沖擊/推進/鉆臂	軸向變量柱塞泵
沖擊流量	138L/min		回轉	齒輪泵
沖擊壓力	200bar		過濾精度	10
最大回轉壓力	210bar		液壓油箱	240 L
頻率	48-57HZ		液壓冷卻器	水冷卻器
扭矩	955Nm		工作壓力	380v
釬尾螺紋	T38.T45		頻率	50Hz
孔徑	64-76	89-102	啟動方式	星-三角
鉆桿螺紋	T38.T45	T45	電纜卷盤	1×K440
鉆孔深度	42m	42m	卷盤容纜量	80m
推進梁俯仰	前俯20°，后仰65°		電纜規格	3×50+3G10
環形工作角度	360°
垂直孔范圍	左右各1500mm
